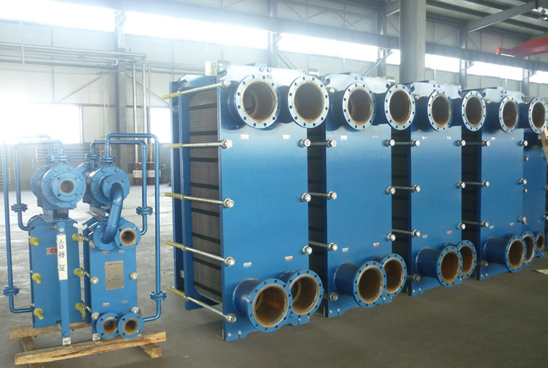

产品展示





概念特点

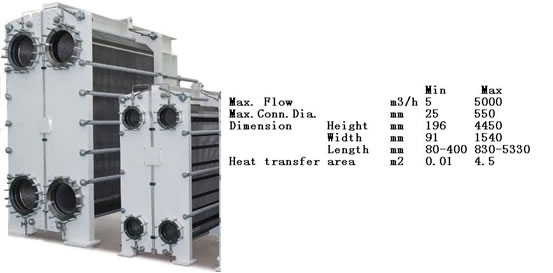

     板式换热器(PHE)由一组金属波纹板片,橡胶密封垫片和一副框架组成。板片之间构成流道由密封垫密封。冷热流体在密封垫的引导下分别交替地流过各自的流道并通过板片传递热量,波纹板不仅提高了湍流程度,并且形成了许多支撑点,足以承受介质间的压差。整套板片的组装被安装在框架的上下导杆之间,由两块压紧板夹紧到密封流体所需的尺寸。
    框架技术—CHH在角孔直径100mm以上的换热器上采用了五点定位系统。上导杆的三点可以防止板片上下移动,下导杆的两点限制板片不会左右移动,用五点定位,板片组既可以在导杆上没有阻力地前后移动,又可以拆装后完全复位。垫片密封准确,从而保证了换热器拆装后寿命也更耐久。独特的轴承盒及防滑垫圈夹紧螺栓系统使得拆装更方便。

                                                               应用领域

船舶
象深海中的岩石一样坚固,我们的板式换热器通常用于船舶发动机和机械冷却,预热燃料,船舱空调系统:在激烈的市场中,您得到保护。
供暖
无论什么暖通任务你都能完成:
CHH 确定使你不再犯难
制冷行业
和您的制冷设备相反,我们不会把您独自留在寒冷中:GHH为所有的制冷工程提供经济的板式换热器。
化工行业
纺织
时尚是您的事业。趋势体现了制造过程:可靠的,低成本的和灵活的设备——CHH有为您量身定做的解决方案。
造纸
我们知道处理高黏度纤维原料有多困难,我们的CHM系列产品有着很宽的
流动间距,使您的工作变得更加容易。
食品行业
您的客户希望你能够提供卫生的和有价格竞争力的产品。我们向您提供设备已便您达到这些要求。

医药行业
健康依靠于您的研究工作和成就
CHH全力支持您的这些努力。
电力
电力是我们的通常目标。相信能够通过来自 CHH的板式换热器达到它---因为在涡轮机组冷却和热电结合设备中的可靠表现。

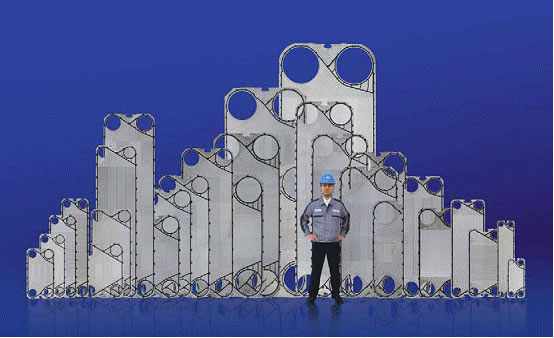

丰富的板片家族
 两种分流区
     CHH可拆式板式换热器的每一个型号又分为大角度人字型波纹和小角度人字型波纹,两种分流区域的设计,可根据不同工况选用不同类型分配区域的板换,从而使介质均匀分布流速,避免了流速死区,从而解决了因污垢堆积而产生的腐蚀,同时提高板片换热面积的利用率,采用热混合技术,可以综合换热器的传热和压降,使其运行在工作点。
     客户运行工况的匹配
板片的换热性能和流动性能随着板片的厚度、长度、槽深或波纹角度的不同而不同,从而组装成各种各样的,能满足客户千变万化要求的板式换热器。板片型号越多,满足的成度越好。这是因为尽管每一个型号的板片都能涵盖一定范围的热力工况,但不可否认的是,每一个型号都有一个狭窄的,效率高的运行工况范围。实际离工况越远,效率越低。
CHH的丰富的板片型号,使得它很容易针对客户的运行工况找到匹配的型号。

板片材质
*不锈钢AISI304  316  316L         净水、河川水、食用油、矿物油
*钛/ 钛钯合金                      海水、盐水、盐化物
*哈氏合金                          浓硫酸、盐酸、磷酸
*镍                                高温、高浓度苛性钠
阿维斯塔254 SMO

框架材质
*标准:碳钢
*特殊:包不锈钢 全不锈钢
接口材质
*标准:SS 不锈钢衬套

垫片材质
三元乙丙胶(高温)          热水、水蒸汽、酸、碱             -25~150℃(170℃)
*丁晴橡胶                     水、海水、矿物油、盐水         -15~110℃
*高温丁晴                     高温、高温矿物油                       -15~140℃
*氟橡胶                       酸、碱流体                              -5~180℃
*氯丁橡胶                     酸、碱                                  -5~130℃
*硅橡胶                       食品、油、脂肪、酒精                    -5~250℃

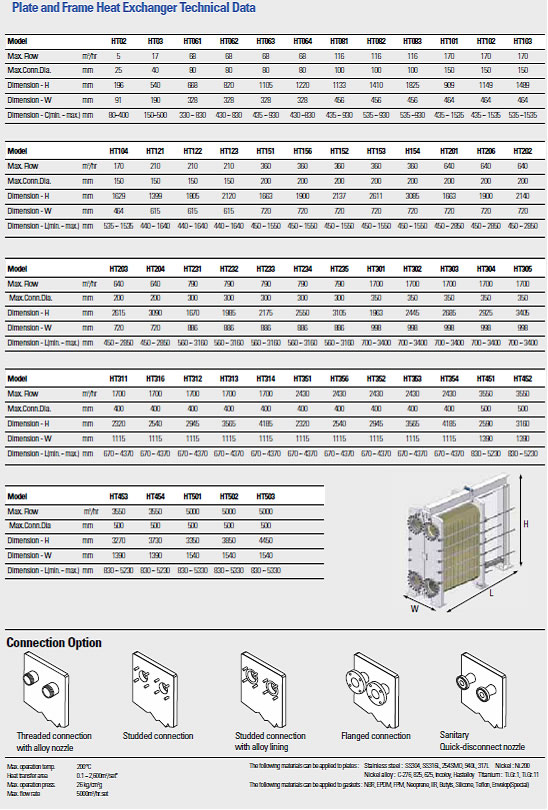

技术参数
